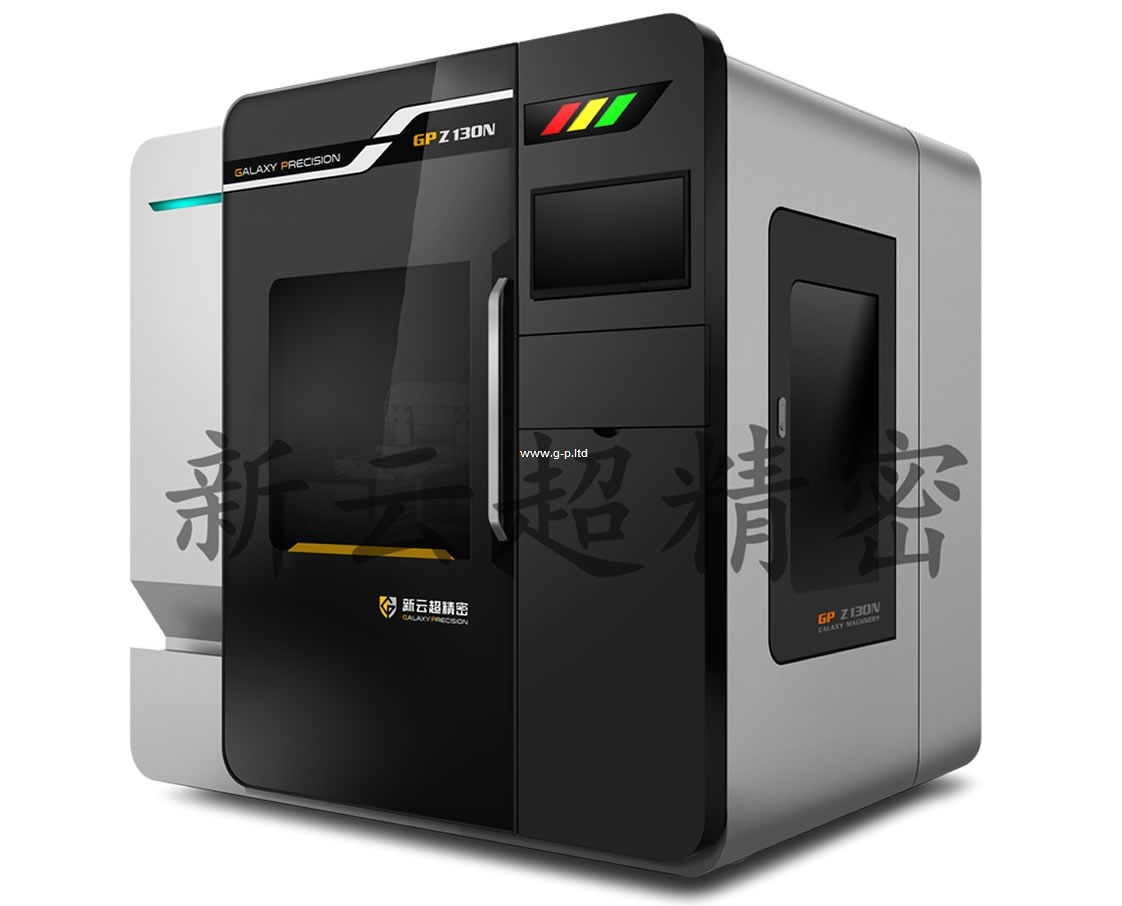

超精密撞点机
产品介绍：超精密撞点机较多应用于3C产品（如手机、iPad、电脑、显示器）背光模组导光板模仁 阵列微透镜加工，加工模仁无火山口，易于成型；含镭射打点及镭射补点选项，可定制其它规格大小尺寸机器，形状可根据刀具形状任意控制 。
访问量：13954
技术参数TECHNICAL PARAMETERS
| 主要规格 | GP-Z130N | GP-Z190N | GP-Z950 | GP-Z1000A |
| XY轴行程(mm) | 300*400 | 420*500 | 950*750 | 1080*900 |
| PZT 行程 | 100um | |||
| 加工效率 | 40~70个点/秒 （根据点排布规则） | 20个点/秒 | 35个点/秒 | |
| 加工点径(与刀具R角度相关) | 30~60um | 30~120um | ||
| 加工深度 | 1um~10um | 1um~20um | ||
| 深度误差 | ±0.15um | ±0.5um | ||
| 激光打点、补点功能 | 选配，激光可以加工曲面模仁及同板渐变大小。也可只用于补点。 | 标配 | ||
加工样品图片Processing sample pictures
|
|  |
|

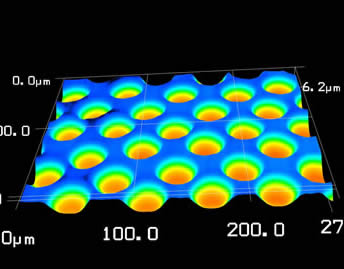

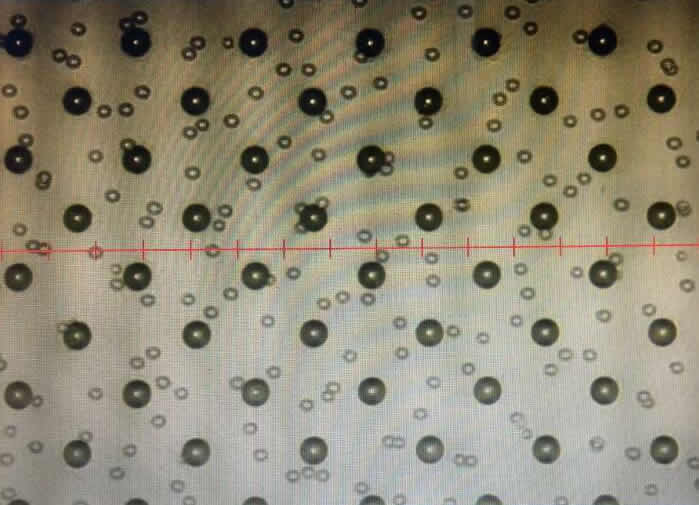

| 导光板注塑模具加工,深度6.2um | 手机导光板注塑模具加工 | 撞点加激光补点 | 非对称异形微结构撞点 |
 |  |  |  |

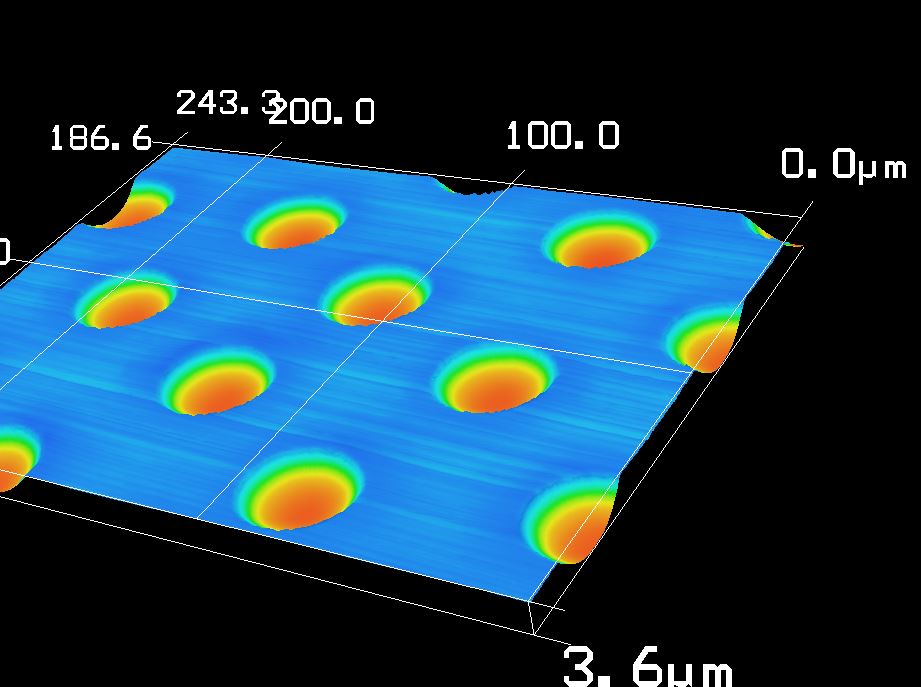

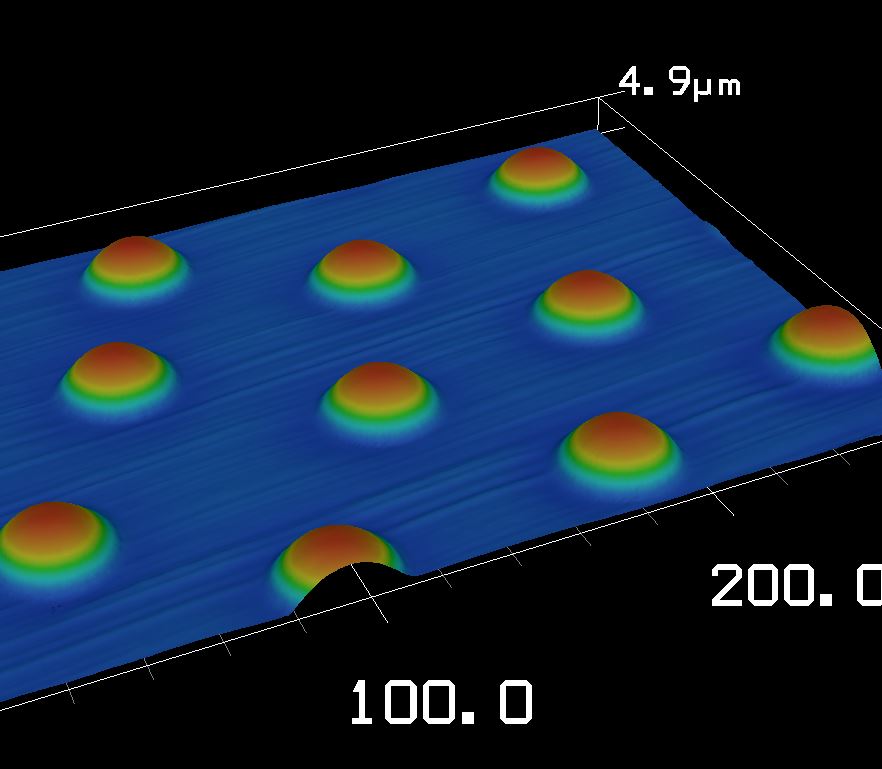

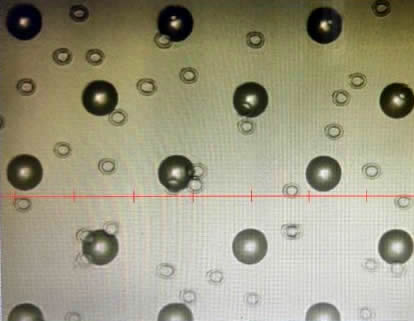

导光板注塑模具加工,深度4.9um | 撞点加激光补点，激光深度 0.3um | 锥形结构撞点 | 导光板注塑模具加工，深度3.6um |
