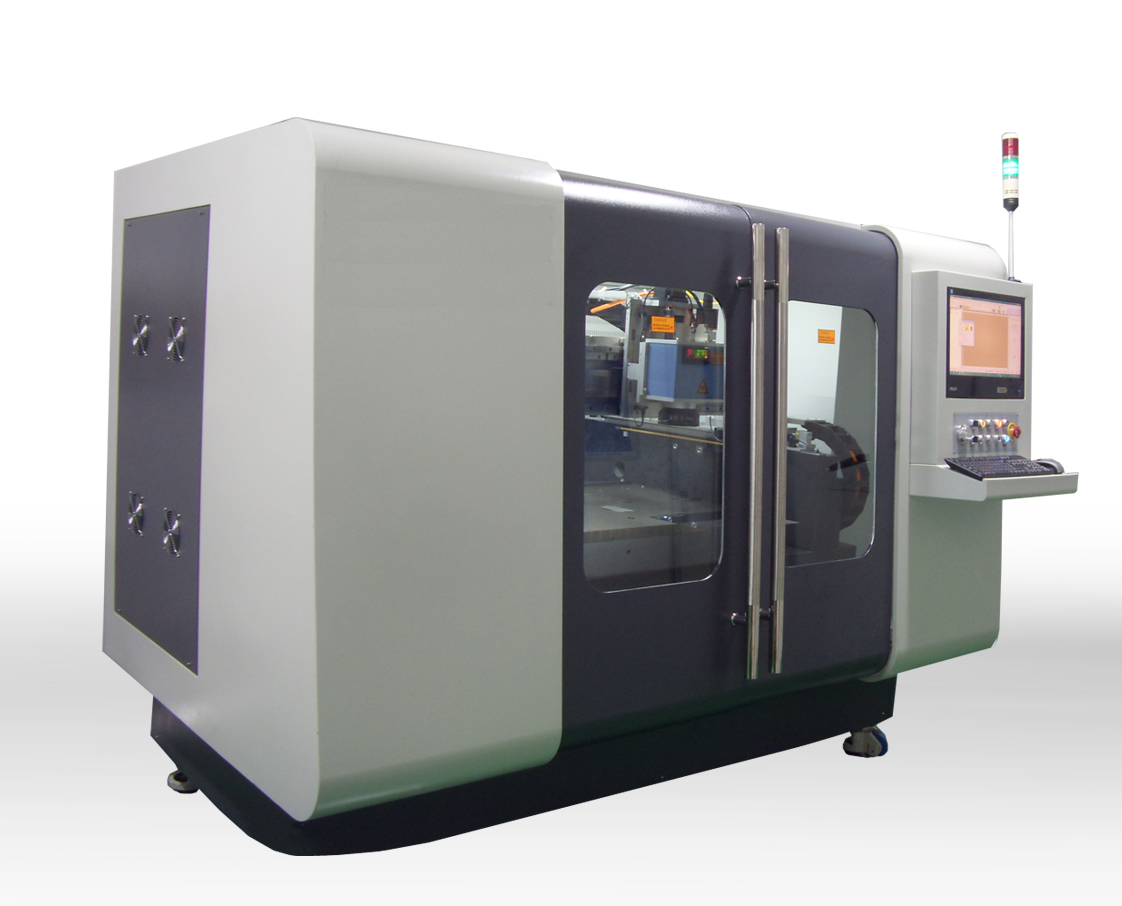

精密激光打点机
产品介绍:公司生产之精密镭射打点机,与背光板业界內知名厂商皆有合作,镭射网点从8μm-85μm之间按客戶需求任意定制,广泛应用于注塑超薄导光板、热压导光板;加工速度每小时100万点以上,稳定性好,可以连续365日加工,高重现性;先进的镭射打点软件可以精确的控制每个网点的外径及深度;同一台机器即可以加工独特的微火山…
访问量:11040
技术参数TECHNICAL PARAMETERS
主 要 规 格 | GP-BL600 | GP-BL800 | GP-BL1000 | GP-BL1200 | GP-BL1300 | |
最大加工尺寸 | 英 寸 | 20英寸 | 32英寸 | 42英寸 | 50英寸 | 55英寸 |
XY 轴有效行程 | mm | 400*600 | 600*800 | 700*950 | 800*1200 | 700*1300 |
电机驱动类型 | 静龙门结构直线电机驱动 | 龙门双驱动 | ||||
加工平台结构 | 磁性吸附 | 磁性吸附+气浮滚珠 | ||||
激光器规格 | 水冷激光器,1064nm | |||||
镭 射 效 率 | >100万点/小时 | |||||
加工深度误差 | ±0.15um(微火山口 ±0.1um) | |||||
其它功能 | 可选项,3D曲面模仁打点,同板大小点变化 |
激光加工样品图片PRODUCT SAMPLE PICTURES
激光微火山口加工效果图 | 激光微火山口加工效果图 | 微火山口加工效果图,深度5um | 镭射效果测量图 |
![]() | ![]() | ![]() | ![]() |
镭射效果测量图,热压用高火山口 | 平底锅激光点,深度 1.5um | 深度6um,火山口高度小于0.5um | 大小点镭射 |
