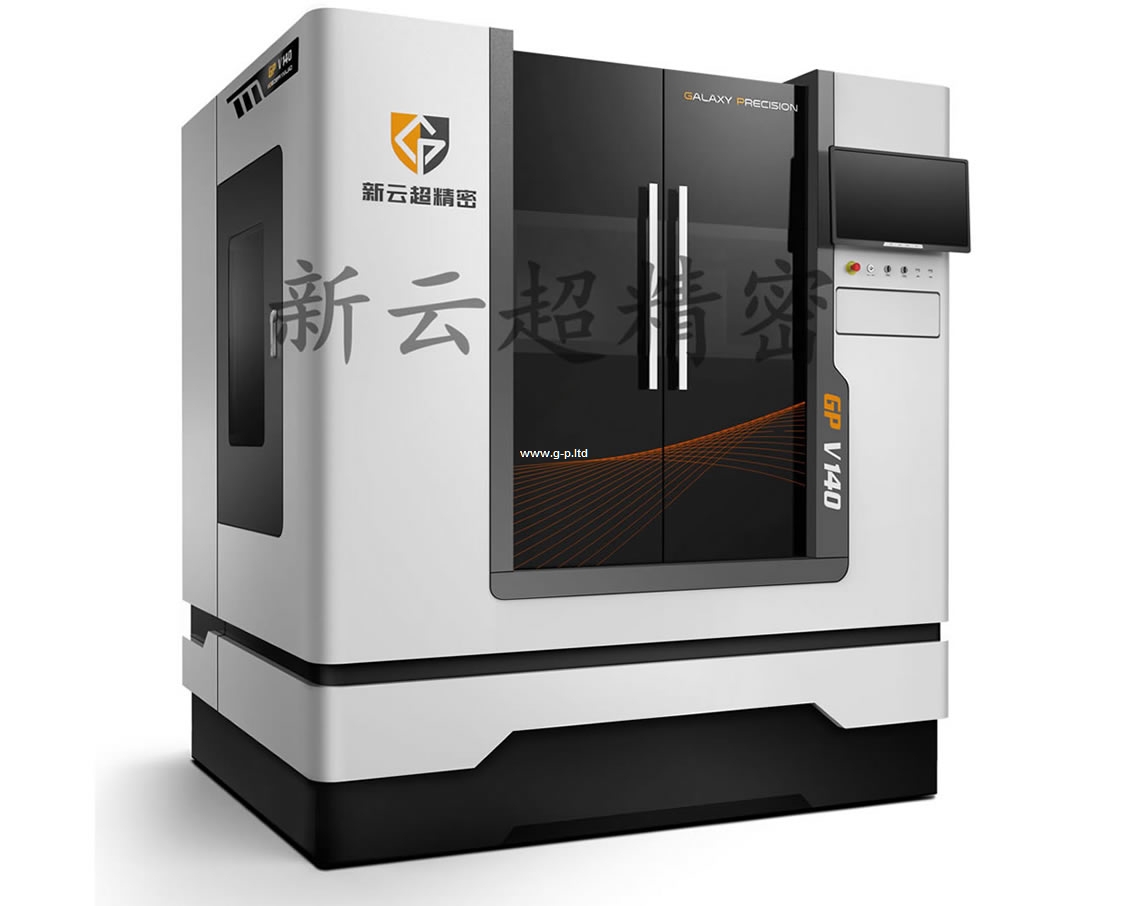

超精密VCUT机
设备应用于显示光学、照明光学超精密模仁加工，可加工非金属或对铜、镍，HRC60以内模具钢等金属直接进行纳米精度的切削加工。
访问量：23468
产品特性Product characteristics
• 可以直接切削硬度小于HRC60度模具钢，无需镀镍，有效缩短加工周期；
• 各种微结构锯齿直接切削加工；
• 良好的重现性及粗糙度小于Ra0.008，更容易处理的灯前效果及亮度提升；
• 先进的一键式VCUT自带编程能力，无需另外编程，无需学习G代码等；
• 全约束式天然花岗岩气静压导轨，提供卓越长期的机床稳定性；
• W轴是PZT驱动，含有振刀功能，可以加工组合式微结构VCUT；
• 气浮式平台底坐，有效防止外界震动导致的加工误差。
•升级版VCUT机可直接导入标准2D图纸，加工手机后盖纹理模具。
技术参数TECHNICAL PARAMETERS
| 主 要 规 格 | GP- V120 | GP-V140 | GP-V180 | ||
| 工作台行程 | X轴 | mm | 250 | 350 | 500 |
| Y轴 | mm | 200 | 300 | 400 | |
| Z轴 | mm | 60 | 90 | 120 | |
| C轴 | mm | 选配，直径可选为：200mm,300mm | |||
| W轴 | PZT伺服系统 um | 选配，有效行程60um | |||
| 编程分辨率 (纳米) | 标配 | XZ 轴0.001um，Y轴0.01um, C轴 0.00001度，W轴0.001um | |||
| 选配 | XZ 轴0.000032um，Y 轴0.01um, C轴 0.00000067度，W轴0.0001um | ||||
加工产品图片PRODUCT SAMPLE PICTURES
 |  |  |  |

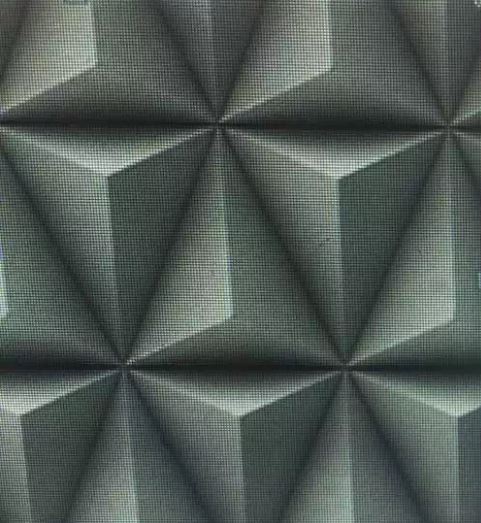

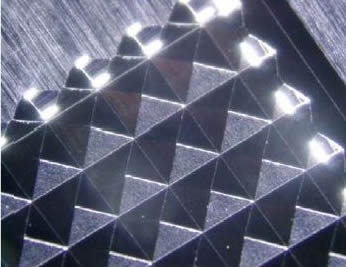

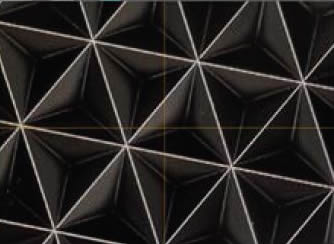

| 三棱锥超精密切削 | HRC52度模具钢切削，深度1.5um | STAVAX模具钢入光锯齿直接切削 | STAVAX模具钢VCUT直接切削 |
 |  |  |  |

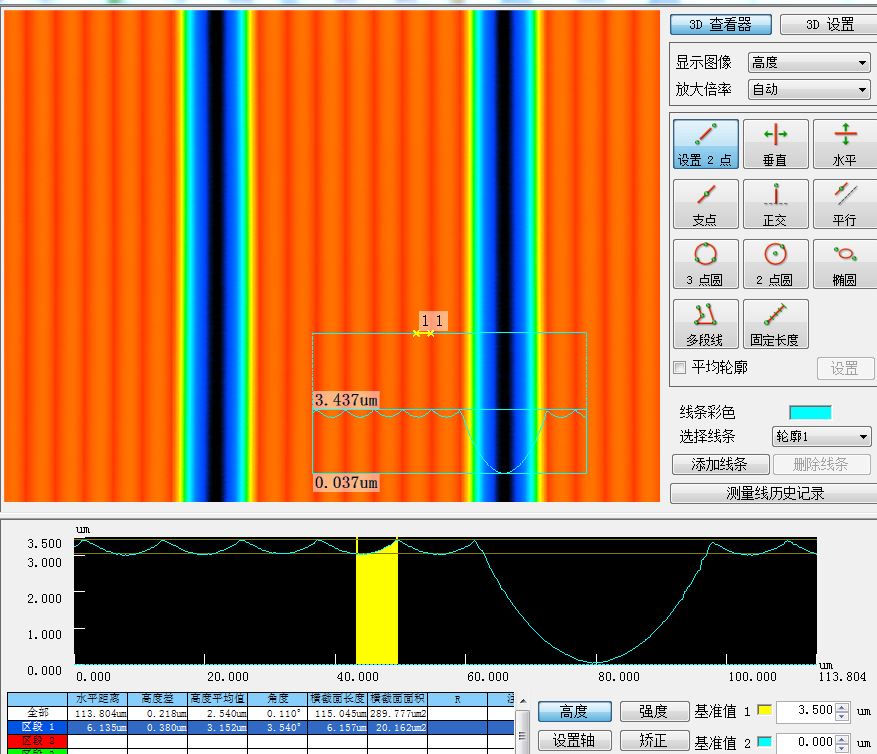

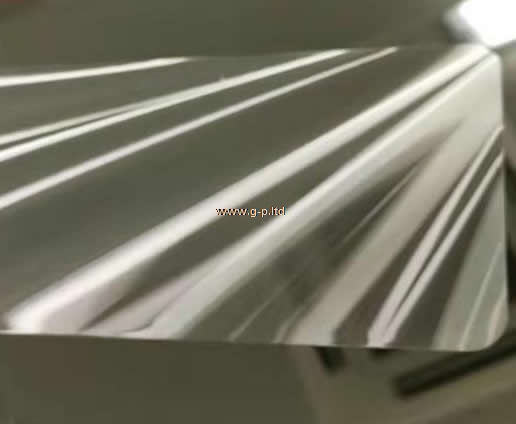

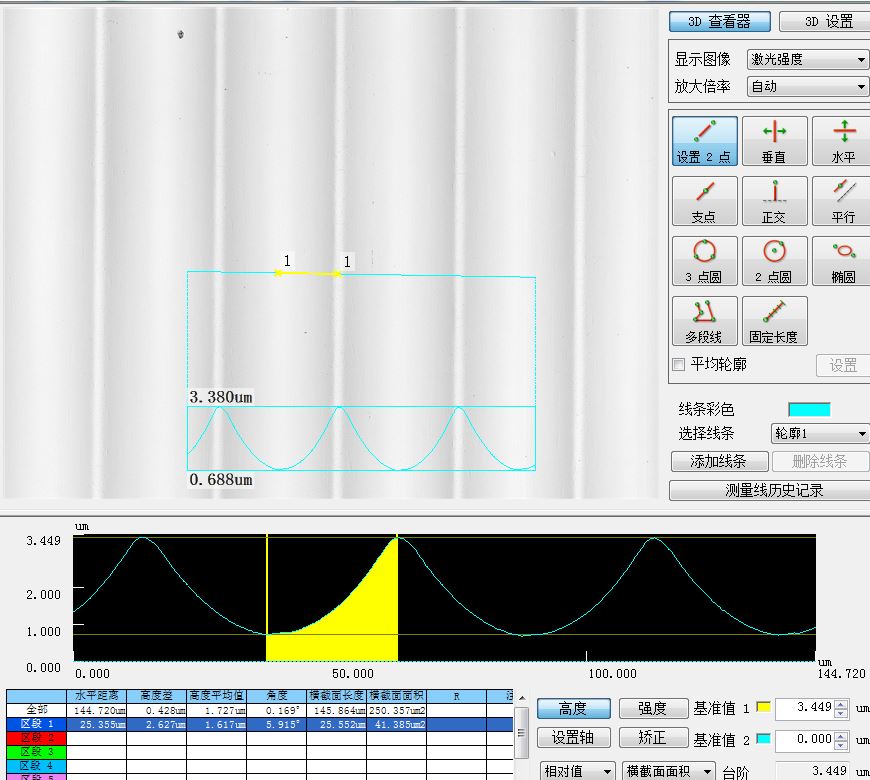

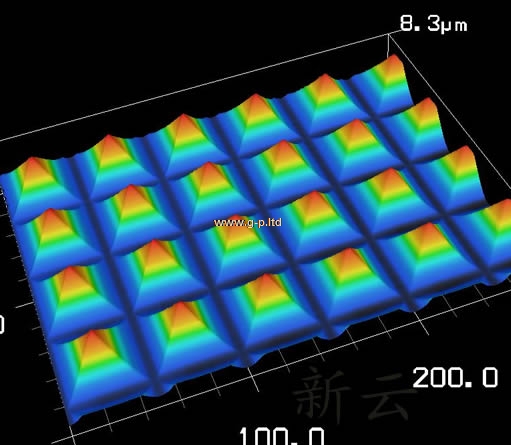

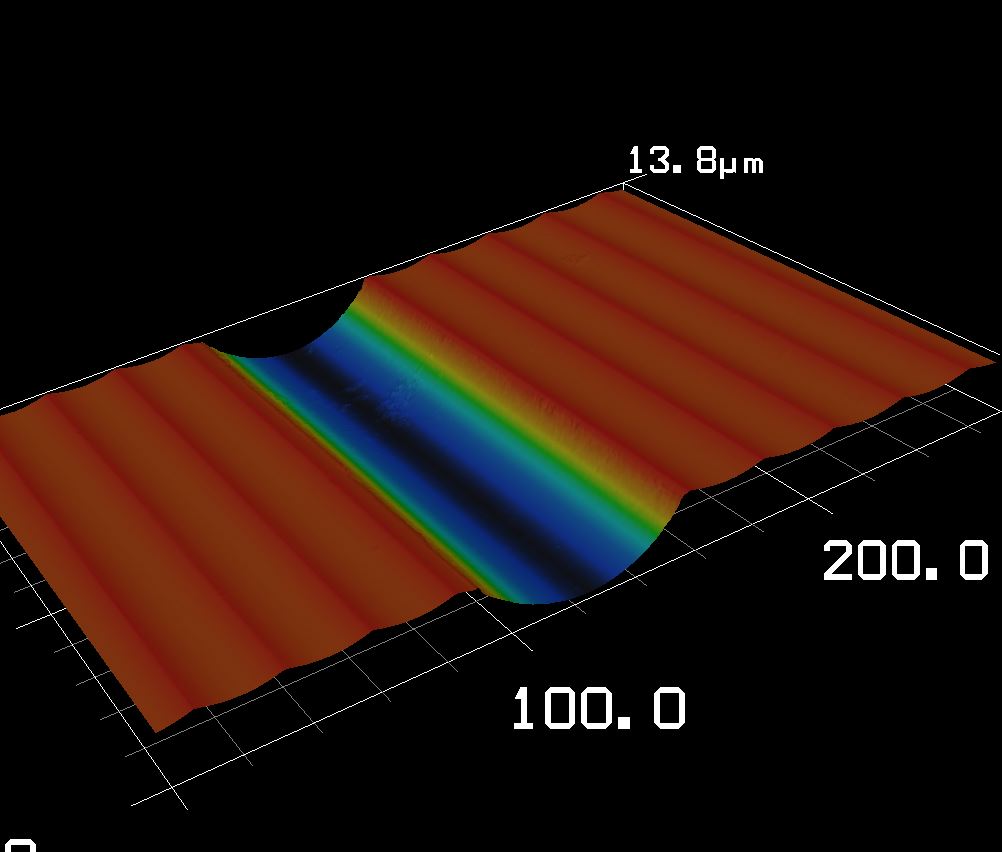

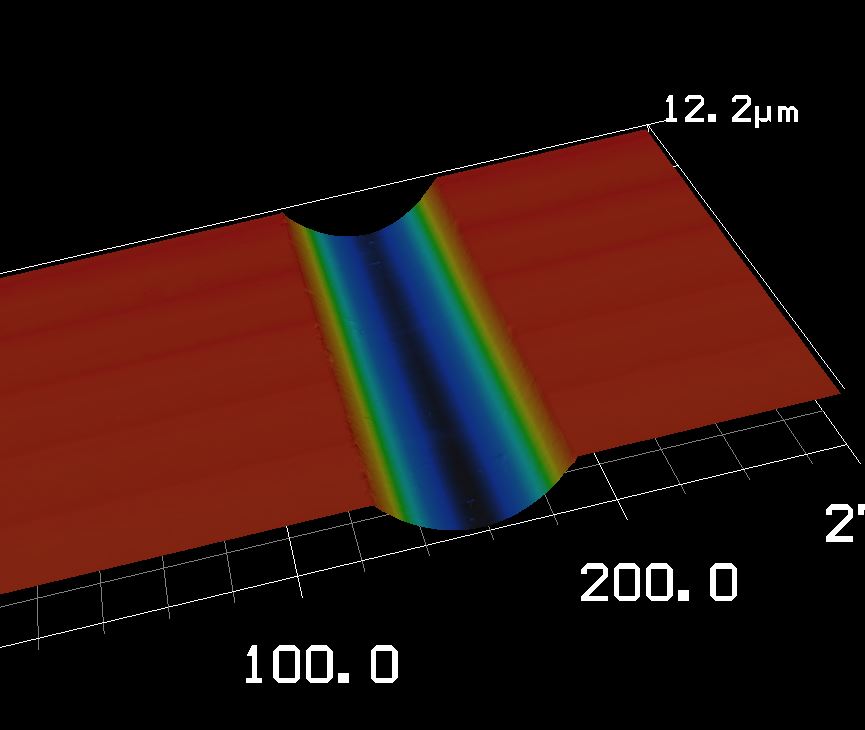

| STAVAX模具钢大小V锯齿切削测量图 | 四棱锥切削测量图 | POLMAX模具钢VCUT切削测量图 | 手机后盖纹理加工 |
